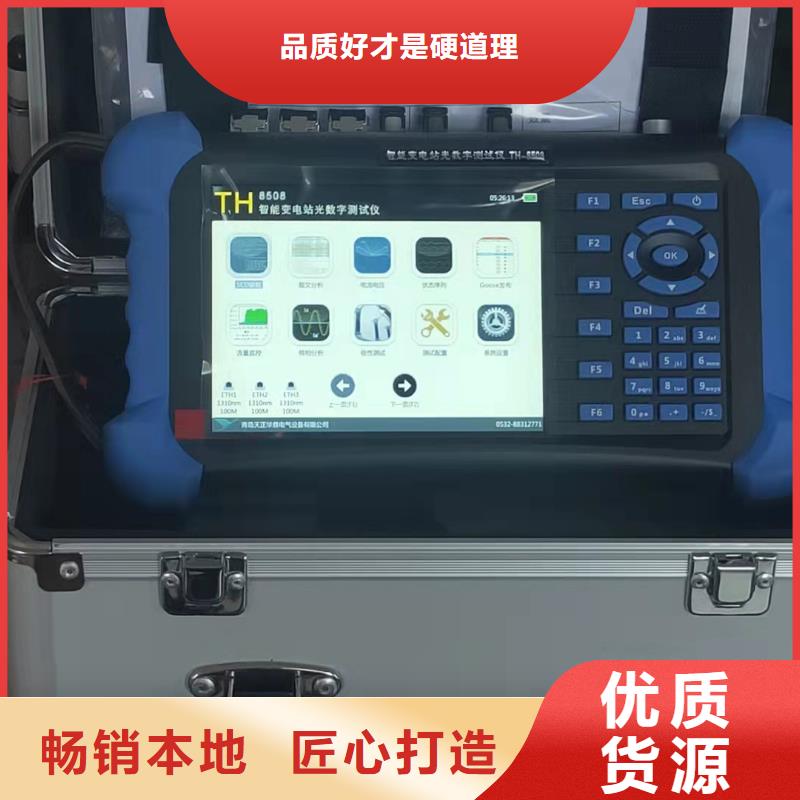

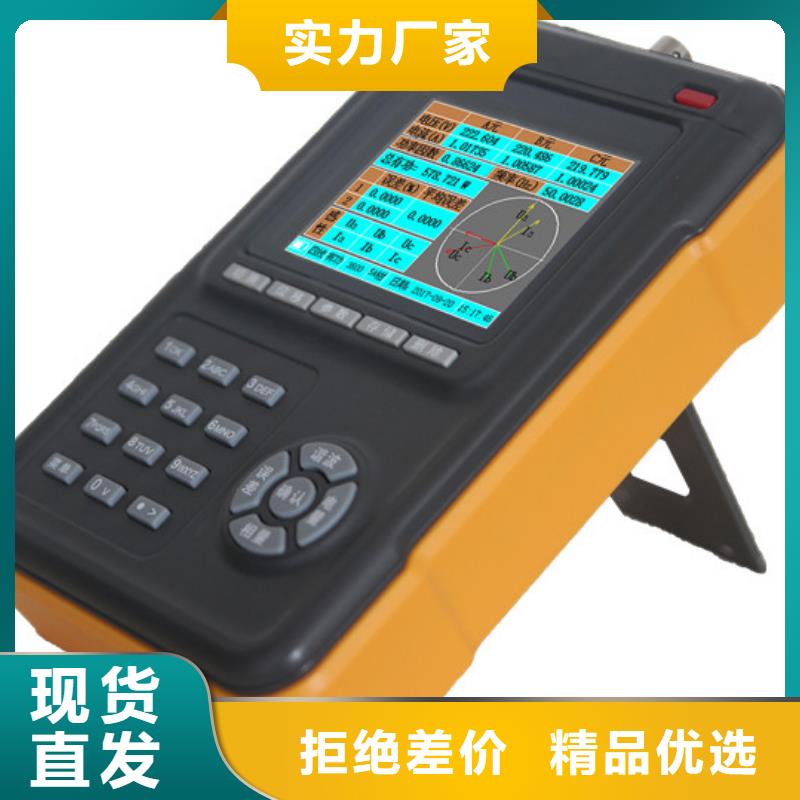

手持式光数字测试仪4英寸大屏幕800×600高亮真彩LED工业用液晶屏；笔记本电脑专用触控板；精心设计的专有设计触摸键盘；USB接口2个，可外接键盘、鼠标、U盘等USB设备。3.12 输入电源输入电压范围：165VAC~265VAC 200VDC~360VDC；标准输入电压：220VAC 50HZ电流：0.5A（Max）。3.13 箱体尺寸与重量全铝合金挤压型材标准机箱280×363.5×175mm（W×H×D）；重量：约9kg 。4、测试软件功能 光数字继电保护测试仪和传统模拟输出继保仪测试方法相同，主要的区别是和保护装置的信息交互接口发生了变化。配套测试软件仍是我公司模拟输出继保仪的测试软件HD_DPTS，功能强大、成熟可靠、使用方便。软件界面及其操作方法不变，测试时需先对SMV及GOOSE 接口进行数字保护试验配置，便能方便地完成所有测试项目。提供了针对数字保护测试特殊需要而精心设计的特色功能：1、SMV及GOOSE 接口配置：a. 导入SCL配置文件自动配置；b. 导入PCAP网络报文文件自动配置；c. 侦测接收相关IED输出的SMV及GOOSE报文并解析配置信息；d. 手动自行输入修改配置。2、SMV及GOOSE报文丢帧、错时错序、失步、品质异常、数据畸变等报文异常模拟测试功能；3、SMV报文均匀性偏差模拟测试功能；4、测试中断期间的SMV及GOOSE报文链路保持功能；5、PCAP网络报文文件SMV采样数据故障回放功能

手持式光数字测试仪 模式三：Goose发布-Goose订阅2.12 测试配置测试配置主要用来定义电流电压、状态序列、Goose发布等保护功能测试模块需要用到的SV/GS控制块。新增 F1添加新的SV/GS报文控制块；修改 F2编辑选中SV/GS报文控制块的属性参数；删除 F3删除选中SV/GS报文控制块；通道映射 F4用于定义SV报文控制块的数据集，包括通道映射、变比设置、品质设置等；光口转发 F5用于控制光口数据进行镜像、转发、回环；下载 F6保存并下载设置的报文控制块参数定义并使其生效；测试配置有任何变动，您都必须点“下载”,否则不会生效。控制块使能OK键不勾选——不发送或接受该组报文；勾选——发送或接收该组报文2.12.1 添加报文控制块提供三种添加方式：从解析的SCD文件中添加；从报文分析模块侦听到的报文控制块添加；手动添加。手动添加/修改9-2 SV报文AppID：0x0000-0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255ASDU个数：0-20采样点数：24-256点/周波同步方式：软件强制，按同步标志位设定值发送；外部控制，按万用表GPS同步对时（IRIG-B、PPS、1588） 的实时状态发送；额定延时：0-5000ms通道个数：1-40归零方式：整秒归零（如80点/周波时，采样计数0-3999）；不超过65535 0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255TTL:报文生存周期，一般采用2×T0（心跳）时间T0：心跳间隔T1：小间隔Goose发送过程（机制）示意图通道数：0-128，Goose通道数据类型不同时，通道个数也会不同。手动添加/修改FT3报文报文格式IEC60044-8（国网）扩展帧报文IEC60044-8标准帧报文许继私有FT3格式报文通讯传输方式：曼码或异步串口波特性：5M、 可设采样率：24～256点/周波LNNAME：逻辑接点名 0xFFLDNAME：逻辑设备名， 数据集，0x00-0xFF额定相电流：A额定相电压：KV额定中性电流：A额定延时：us2.12.2 通道映射9-2 SV通道映射定义SV报文控制块的数据集，包括通道变量映射、变比、品质、额定延时等。

手持式光数字测试仪 状态序列开始/停止F1，启动或停止测试输出；新增F2，在状态列表添加新的输出状态；修改F3，编辑选中状态的输出参数与切换条件；删除F4，删除选中状态；结果F5，切换到测试结果分析画面；配置F6，SV/GS发送与接收报文定义；状态选择上、下键；状态使能OK键勾选——输出不勾选——不输出2.4.1 新增/修改状态短路IUabc/Iabc进行短路计算；短路IIUxyz/Ixyz进行短路计算；切换方式状态切换/结束条件定义；开出状态中开出1-8输出状态定义；确定确认新增或修改状态生效；取消取消新增或修改状态；2.4.2 短路计算按照设定的短路参数进行短路计算，控制采样值输出量；故障类型：单相接地短路、相间短路、相间接地短路、三相短路；空载态——输出额定电压电流跳闸态——按PT安装位置定义跳闸后的相电压；故障方向：正/反向短路计算模型：电流恒定、电压恒定、系统阻抗恒定CT指向：指向线路、指向母线PT安装位置：线路侧、母线侧负荷电流/功角：设定系统正常运行时的负荷电流幅值与相位短路电流/电压：设定采用电流/电压恒定计算模式时，保护安装处的故障电流/电压；短路阻抗/阻抗角：设定线路正序短路阻抗及阻抗角；同短路电阻/电抗。短路电阻/电抗：设定线路正序短路电阻及电抗；同短路阻抗/阻抗角。零序补偿公式/系数：设定线路零序补偿计算公式及系数；系统阻抗/阻抗角：系统阻抗恒定时有效，设定系统正序阻抗/阻抗角系统阻抗补偿Ks:系统阻抗恒定时有效，设定系统零序补偿系数；
